贴片电容如何识别规格及型号，每个贴片电容品牌识别方法都不一样，今天智成电子介绍TDK，村田，三星品牌的贴片电容识别及型号命名方法。

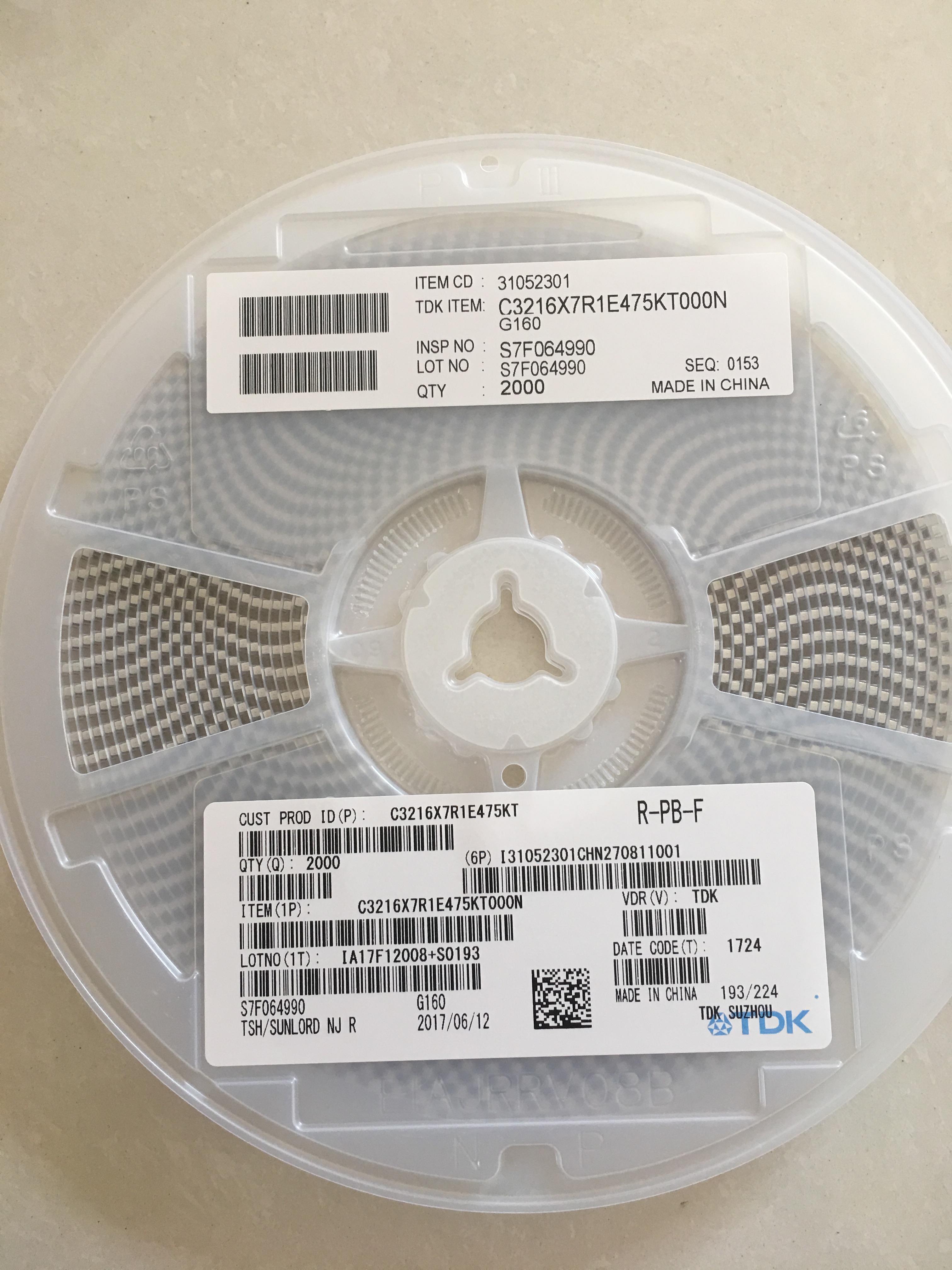

一、TDK贴片电容识别及型号

系列名称：字母C表示。

体积由公制表示:0603=0201;1005=0402;1608=0603;2012=0805;3216=1206;3225=1210;4532=1812;5750=2220;4520=1808

材质：CH,COG,JB,JF,X7R,X5R,Y5V(现在常用的是X5R,X7R,COG/NP0)

电压：0J=6.3V;1A=10V;1C=16V;1E=25V;1H=50V;2A=100V;2A=250V;2J=630V;3A=1KV;3D=2KV。

容量误差：C=0.25;D=0.5;J=5%;K=10%;M=20%;Z= 80-20%。

包装：T=卷带，B=袋装。

二、村田贴片电容识别及型号

例如：贴片电容GRM32ER61A107ME20L（1210 X5R 10V 100UF 20%),下面我们把它分解开。

一、GR表示型号:村田贴片电容包含GC,GJ,GM,GQ,GR,KR,LL等

二、M表示系列:村田贴片电容包含H,M,A,D,3,J,L

三、32表示电容尺寸：村田贴片电容的尺寸包括0201-0402-0603-1206-1210-1812-2220（32是指尺寸长和宽3.2MM*2.5MM，就是我们熟知的1210电容）。

四、E表示厚度2.5MM，村田贴片电容常用的厚度5=0.5mm 6=0.6mm 8=0.8mm 9=0.9mm B=1.25mm C=1.6mm E=2.5mm

五、R6代表材质X5R，村田贴片电容的材质常用材质村田代码有5C，R6，R7，F5等，具体的对应值如下：5C=COG/NPO/CH R6=X5R R7=X7R F5=Y5V

5C工作温度是-55度+125度，温度系数是0+-30ppm/度；

R6工作温度是-55度+85度，温度系数是+-15%；

R7工作温度是-55度+125度，温度系数是+-15%；

F5工作温度是-30度+85度。温度系数是+22,-82%

六、1A代表电压10V,村田贴片电容常用电压有0J，1A，1C，1E，1H等，对应值如下：0J=6.3V 1A=10V 1C=16V 1E=25V 1H=50V

七、107代表容量100UF

八、M代表精度+-20%,常用档位有B、C、D、J、K、M、Z,具体对应值如下:B=+-0.1pF C=+-0.25pF D=+-0.5pF J=+-5% K=+-10% M=+-20% Z=+80,-20%

九、E20是村田内部代码，不重要。

10、L表示包装方式：直径180MM压纹带（塑胶）编带盘装，还有D表示直径180mm纸带编带盘装；B表示散袋装。

三、三星贴片电容识别及型号

三星电容规格型号CL21X475KAQNNNE举例，总共分成11部分，您可以根据以下编码规则来解读这款型号。

1、系列产品编号：

CL=积层瓷片电容

2、规格编号

03=0201（0603）21=0805（2012）42=1808（4520）

05=0402（1005）31=1206（3216）43=1812（4532）

10=0603（1608）32=1210（3225）55=2220（5750）

14=0504（1410）01=0306（0816）12=0508（1220）

3、材质

I类II类

C=C0GS=S2HL=S2L

P=P2HT=T2H

R=R2HU=U2J

A=X5RF=Y5V

B=X7RX=X6S

4、存储容量

电容容量用三位数表明，前边二位为有效位数，第三位为有效位数后“O”的个数

如：104=100000（单位pF）

假如正中间一位为R也表示“。”

如：4R7=4.7pF

5、电容器的偏差：

B=±0.1pfF=±1pf±1%K=±10%

C=±0.25pfG=±2%M=±20%

D=±0.5pf？J=±5%Z=+80/-20%

6、额定电流

R=4VO=16VB=50VE=250VI=1000V

Q=6.3VA=25VC=100VG=500VJ=2000V

P=10VL=35VD=200VH=630VK=3000V

7、薄厚：

3=0.30mmA=0.65mmM=1.15mmI=2.00mmQ=1.25mm

5=0.50mmC=0.85mmF=1.25mmJ=2.50mmV=2.50mm

8=0.80mmD=1.00mmH=1.60mmL=3.20mm

8、内电极

A=基本商品钯/银/镍屏蔽掉/锡100%

N=基本商品镍/铜/镍屏蔽掉/锡100%

G=基本商品铜/铜/镍屏蔽掉/锡100%

L=低侧边商品镍/铜/镍屏蔽掉/锡100%

9、产品编码

A=列阵（2-金属元素）L=LICC

B=列阵（4-金属元素）N=基本

P=全自动C=高频率

10、特定编号

11、外包装编号

B=散称O=纸质箱料带，10英尺盘料E=压纹纸质箱，7英尺盘料

P=散装箱D=纸质箱料带，13英尺盘料（10000ea）F=压纹纸质箱，13英尺盘料

C=纸质箱料带，7英尺盘料L=纸质箱料带，13英尺盘料（15，000ea）S=压纹纸质箱，10英尺盘料
