测量电压低会在多大程度上实际影响到TDK贴片电容的测量呢?

测量电压低会在多大程度上实际影响到TDK贴片电容的测量呢?电容和频率增加会导致电容器的阻抗降低。为了进一步说明这一点,下面举一个例子来计算电容器阻抗如何影响电容器上看到的实际电压。

使用HP 4263B测试仪及HP4278A测试仪测试电容器(C3216Y5V1A106Z)。在频率为1kHz和电容为10 µF的条件下,套用公式1计算得出电容器阻抗约为16 Ω。

当从测试设备中将1.0 Vrms的电压加到电容器时,电压在仪表阻抗和电容器阻抗之间被分压。对于HP4263B测试仪,其阻抗保持为100 Ω不变(图1),而对于HP4278A测试仪,计算的电容器阻抗变为1.5 Ω(图2)。结果表明,对于HP4263B测试仪,绝大多数外加电压会降低在测试仪阻抗中,而HP4278A测试仪可以使电容器能够接收大部分外加电压。因此,HP4263B测试仪显示的测量值将低于真实值。

如果将测试仪表的OSC电压设置为1.0Vrms,不能保证在电容器上施加全部外加电压。因此,当发现电容器上的电压约为设定值的10%时,也就不足为奇了(图3)。该图显示了低VAC如何影响测得的电容值。

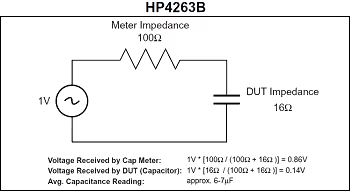

图1:HP4263B 阻抗

图2:HP4278A 阻抗

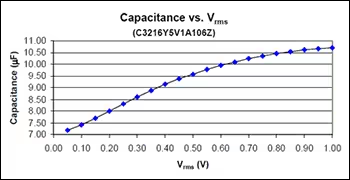

图3:电容与交流电压

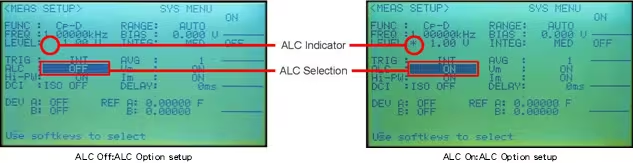

下图展示了ALC on和off之间的差异。当ALC功能off时,电容器上的实际电压约为1.0Vrms设定电压的10%。当ALC功能on时,电容器上的电压几乎是设定电压的100%。HP4284A具有电压和电流等级监视器,但还是可以使用伏特计验证实际电压。

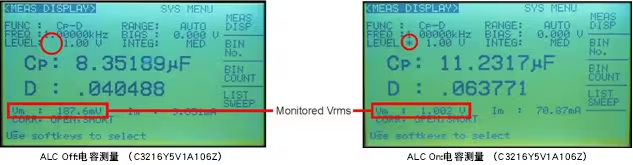

HP4284A电容计的ALC功能
