TDK开关电源的恒流充电技术及实践指南

TDK开关电源的恒流充电技术通俗地说,恒流充电就是给电池充电时,电流大小始终保持不变的充电方式。而标准TDK开关电源是恒压电源,它的输出电压是恒定的,但电流会根据负载的情况变化。这意味着,如果电源不能恒流输出,就不能用来给电池充电。

为了解决这个问题,TDK开关电源里有个过流保护功能,在电流过大的时候能控制电路和设备不被损坏。过流的电流部分被转移,电流被抑制在某一恒定值进行恒流充电。不过,不是所有的过流保护都适合给电池充电,所以选择电源时要注意。

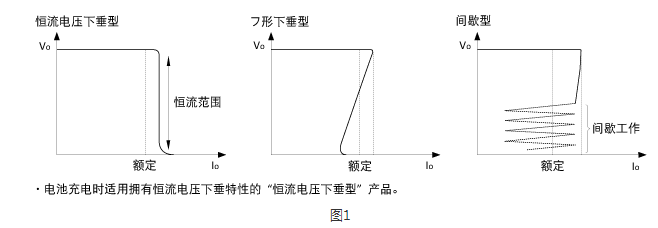

图1中有三个主电源的过流保护特性。其中,适合电池充电的方式是拥有恒流电压下垂特性的电源。通过运用其恒流范围,可以对电池进行恒流充电。另外两个特性不适合对电池充电,所以在选择电源时要注意。

恒流范围是为了避免电源劣化和损坏而进行过流保护的状态。它的用途是避免超过电源规范规定的额定电流(额定电流<过电流保护设定电流)。在这种情况下,需要改变电源的过电流保护设定电流值,以使过电流保护设定电流小于额定电流。

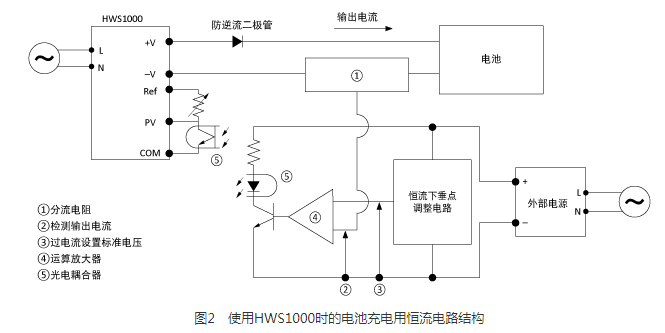

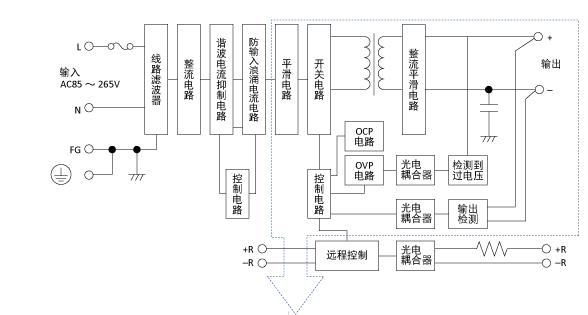

另一种控制恒流的方法是将外部电路连接到电源上,而不是像前面解释的那样通过过流保护转移电流。以TDK的HWS1000为例来解释这个过程:并联电阻应用在电源的负载线上,输出电流的电压转换是通过并联电阻实现的,并进行输出电流检测。设计了恒流下垂点的调节电路,并建立了过流的标准电压。在运算放大器中比较(2)和(3)的电压,在光耦合器中控制电源的输出电压。

这个方法是电源恒流电路配置的一个例子,外部控制输出电压,应在额定功率或额定功率以下使用。
