TDK贴片电感SLF7055T-220M1R7-3PF原装正品/100%新货贴片功率电感贴片共模电感贴片绕线电感

TDK授权代理贴片电感SLF7055T-220M1R7-3PF

TDK授权代理贴片电感SLF7055T-220M1R7-3PF
日本TDK授权一级总代理贴片电感SLF7055T-220M1R7-3PF
产品名称 贴片电感
系列名 SLF Series
类型名 7055 Type
产品编号 SLF7055T-220M1R7-3PF
产品供应状态 PROD

产品规格
表面安装分类 Yes
工艺 wire wound type
形状 SMD
尺寸代码 7055
主体横宽(L) Nom 7 m m
主体纵长(W) Nom 7 m m
主体高度(T) Nom 5.5 m m
额定电感 Nom 22 micro H
电感容差% Min -20 %
Max 20 %
电感测定频率 Nom 100 k Hz
直流电阻 Nom 64.3 m Ohm
直流电阻容差(%) Min -20 %
Max 20 %
额定电流 Max 1.7 A
额定电压(取决于L变化) Max 1.7 A
额定电流(取决于温度上升) Max 2 A
上升温度 30 deg C
端子材质 Copper / Tin
有无极性表示 Yes
有无磁屏蔽 Yes
适用焊接方法 Reflow, Iron Soldering
电感测定器名称 4194A IMPEDANCE/GAIN-PHASE ANALYZER HP or equivalent
直流电阻测定器名称 MATSUSHITA VP-2941A DIGITAL MILLIOHM METER or equivalent
使用温度范围(包括自己上升的部分) Min -40 Cel
Max 105 Cel
保存温度范围 Min -40 Cel
Max 105 Cel
重量 Nom 0.8 g

概要/用途/特点
概要 The SLF series are wire wound SMD inductor characterized by low DC resistance, and high current handling capacities.
用途 PC, HDD, LCD-TV, Plasma-TV, DVD-recorder, and other Audeo-Visual equipment, etc.
特点 The SLF series are characterized by low profile.
Low DC resistance, and high current handling capacities.
Flat bottom surface ensures secure, reliable mounting.
Provided in embossed carrier tape packaging for use with automatic mounting machines.
包装信息

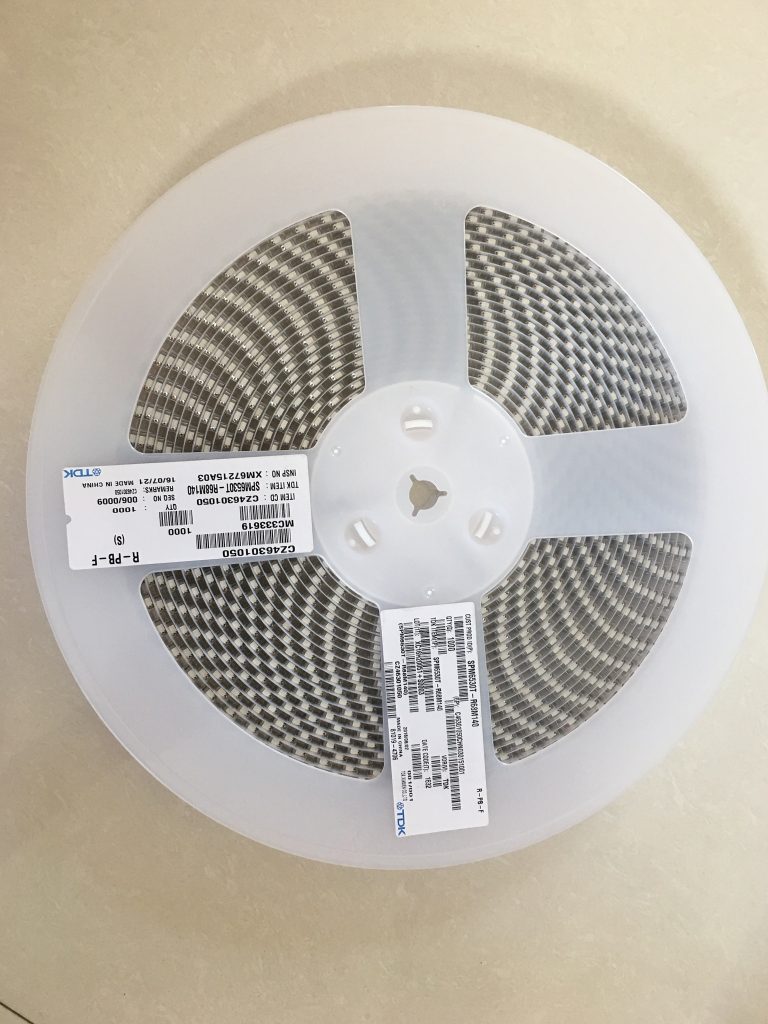

包装形式 Blister (Plastic)Taping [330mm Reel]
最少包装数 Nom 1000 Pcs
最少供货数 Nom 1000 Pcs
安全注意
本资料还记述了安全性相关注意规定的对象产品。
使用产品时,对于安全性方面的规定,请与敝公司联系咨询。
改良,更改预告
记载内容,在没有予告的情况下有可能改进和变更,请予以谅解。
